產品描述

▍產品概述

本公司研發生產的S11 /13-M系列全密封油浸式電力變壓器具有低損耗、低噪音、高效率的優點，可取得良好的節能效果并減少污染。全密封式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。

▍產品特點

1.變壓器鐵心采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵心進行綁扎，保證鐵心的緊實度，降低噪音。

2.高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構，630kVA及以上采用箔式線圈，高壓繞組采用多層圓筒式結構。

3.變壓器聯結組采用Dyn11,減少諧波對電網的影響，改善供電質量。

4.變壓器為全密封結構，延長使用壽命，免吊心，免維修。

5.實測噪音值低于標準。

本系列變壓器經正常運輸后，不需作吊心檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。

▍使用條件

1.最高環境溫度: +40C

2.最低環境溫度: - -25C

3.海拔高度: <1000m

4.最高月平均相對濕度: 90%(20°C)

5.安裝地點:安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所，戶內或戶外。

▍執行標準

GB 1094.1         電力變壓器

GB/T 15164      油浸式電力變壓器負載導則

GB/T 6451        三相油浸式電力變壓器技術參數和要求

GB 2536           變壓器油

JB/T 3837         變壓器類產品型號編制方法

JB/T 501           電力變壓器試驗導則

GB1094.3         電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙

DU T572          變壓器運行規程

技術參數

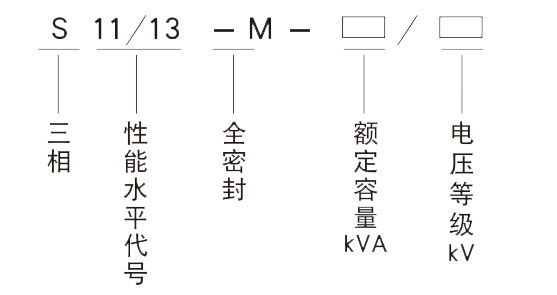

▍型號含義

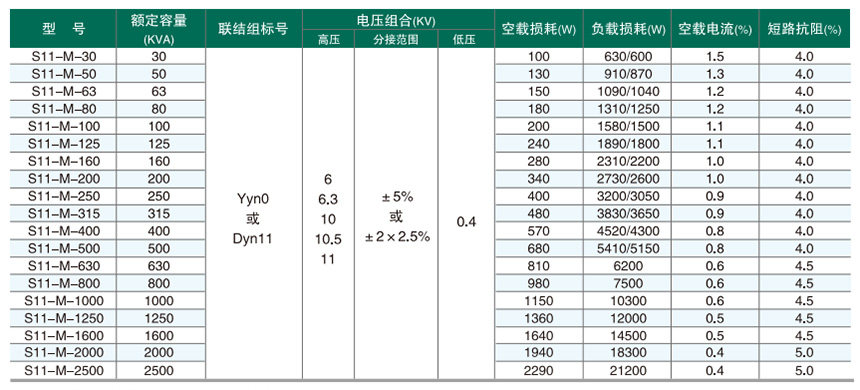

▍S11型10KV雙繞組系列主要產品性能參數

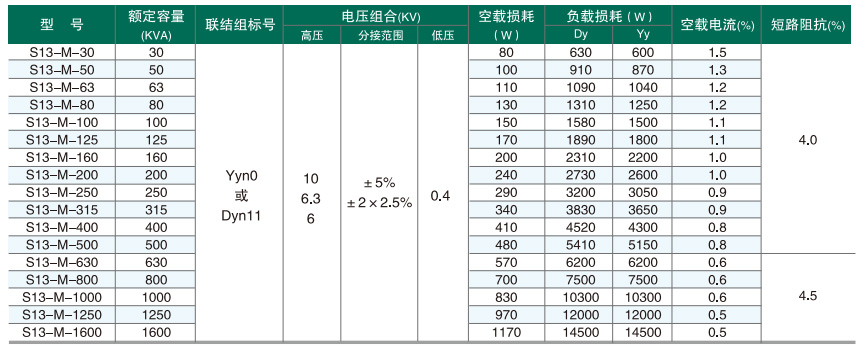

▍S13型10KV雙繞組系列主要產品性能參數

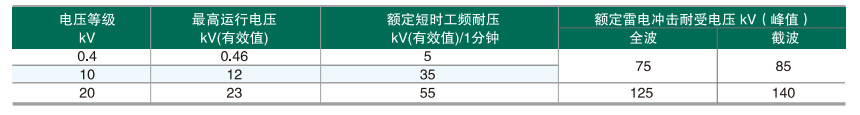

▍絕緣水平
