產品描述
▍產品概述
該系列產品在設計上比較先進,在材料、結構和工藝上進行了大幅度的改進和提高。高低壓夾件采用鋼拉帶或上梁及側梁拉緊,形成堅固的框架結構,增強鐵芯夾緊力和耐受運輸沖擊能力。抗短路能力強,外觀造型美觀,運行可靠,損耗低,噪音小,達到國外同類產品先進水平。本公司生產的SZ11- -8000 / 35變壓器樣機一次性通過國家變壓器檢測中心進行的突發短路試驗,高低壓線圈設縱向油道有利于散熱,可大幅度降低銅油溫差及線圈內部的最熱點溫升。
▍執行標準
GB 1094.1~2 《 電力變壓器總則》《油浸式變壓器的溫升》
GB 1094.3 《絕緣水平、絕緣試驗和外絕緣空氣間隙》
GB 1094.5 《電力變壓器承受短路的能力》
GB/T 6451 《油浸式電力變壓器技術參數和要求》
GB/T 15164 《油浸式電力變壓器負載導則》
GB2536 《變壓器油》
技術參數

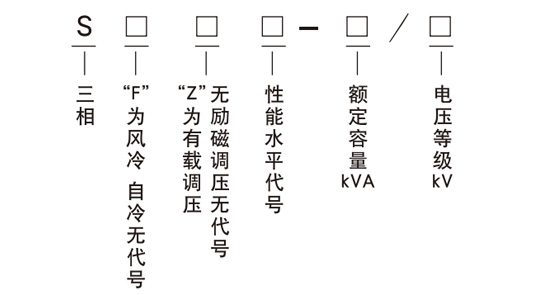

▍型號含義

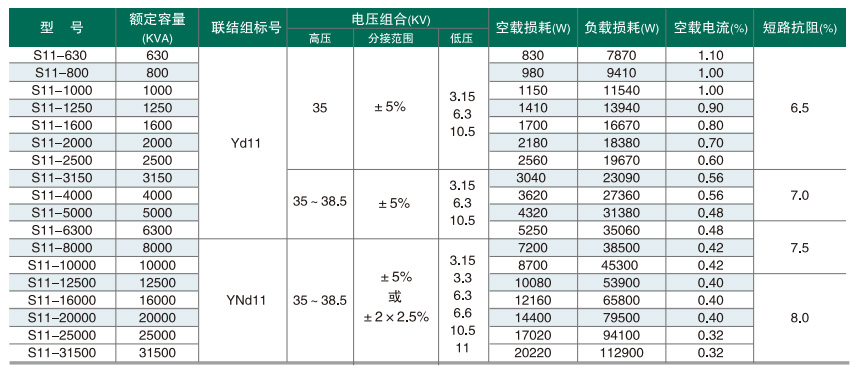

▍800KVA~31500KVA三相雙繞組無勵磁調壓電力變壓器
注1:額定容量為6300KVA及以下的變壓器,可提供高壓分接范圍為+2x 2.5%的產品。
注2:低于低壓電壓為10.5KV和11KV的變壓器,可提供聯結組標號為Dyn11的產品。
注3:額定容量為3150KVA及以上的變壓器, -5%分接位置為最大電流分接。

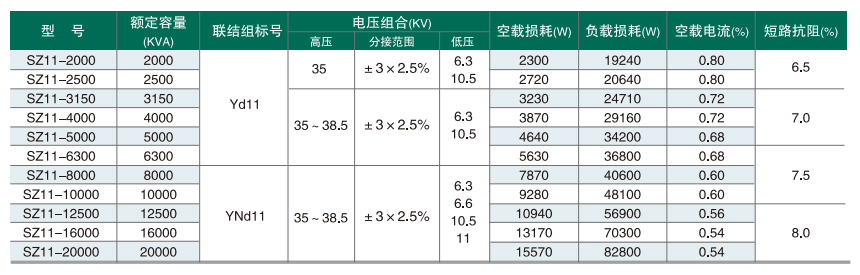

▍2000KVA~20000KVA三相雙繞組有載調壓電力變壓器
